Измеритель внутреннего сопротивления ХИТ версия 1.80 (A,B,D)

ImageИзмеритель предназначен для определения сопротивления химических источников тока (ХИТ) малой ёмкости (до 100мАч): первичных (элементы) и вторичных (аккумуляторы).

Измеряемые сопротивления:

  • переменному току на частоте 1000 Гц
  • постоянному току и его составляющих (омической, поляризационной и полной).

Параметры сопротивления ХИТ могут использоваться:

Подробнее о внутреннем сопротивлении ХИТ и его измерении можно прочитать здесь.

Параметры измерителя внутреннего сопротивления ХИТ для диапозона ёмкостей от 300мАч до 17 Ач представлены в таблице 1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры 1.80A 1.80B 1.80D
Питание: элемент типоразмера 9V («6F22-Крона») или внешний источник 8-10В 20мА
Напряжение тестируемого ХИТ, В 1-25
Точность индикации напряжения, В ±0,01
Диапазон измерения сопротивления омической составляющей, мОм 1-6000 1-600 500-600000
Диапазон измерения сопротивления поляризационной и полной составляющих, мОм 1-9999 1-1000 500-999999
Диапазон измерения импеданса на 1000 Гц, мОм 1-1000 1-100 500-100000
Точность измерений, % не хуже 2 (но не менее ±1 младшего разряда) 2 (но не менее ±1 младшего разряда) 5 (но не менее ±1 младшего разряда)
Цена младшего разряда при измерении импеданса на частоте 1000Гц и полного сопротивления, мОм 1 0,1 100
Цена младшего разряда при измерении омической составляющей, мОм   100
В диапазоне 1-600мОм, мОм 1
В диапазоне 600-6000мОм, мОм 10
В диапазоне 1-60мОм, мОм   0,1
В диапазоне 60-600мОм, мОм   1
Тестовый сигнал постоянного тока I1=200 мА t1=10 Сек
I2=450 мА t2=3 Сек
I1=700 мА t1=10 Сек
I2=3200 мА t2=3 Сек
I1=0,7 мА t1=10 Сек
I2=3,2 мА t2=3 Сек
Тестовый сигнал переменного тока, мА 35 350 0,35
Время измерения всех параметров, сек 15
Разряд ХИТ за одно измерение, мА/ч 0,98 4,89 0,0046
Измеритель защищен от неправильной полярности подключения ХИТ
Габаритные размеры, мм 125×67×25
Вес, гр 120 150 120

Измеритель может использоваться автономно или совместно с персональным компьютером (РС).

Автоматическая регистрация и сохранение параметров ХИТ

Ведение базы обслуживавшихся ХИТ

При подключении к компьютеру имеются дополнительные возможности:

  • Автоматическая регистрация и сохранение параметров ХИТ
  • Ведение базы обслуживавшихся ХИТ
  • Отбраковка ХИТ. Параметры по которым ведется отбраковка и их величины могут задаваться во всем рабочем диапазоне.

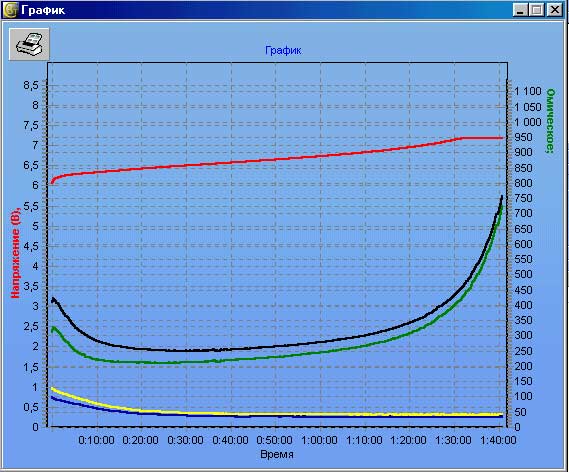

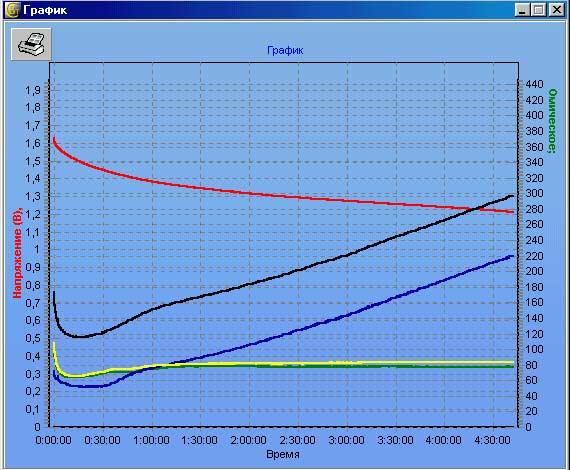

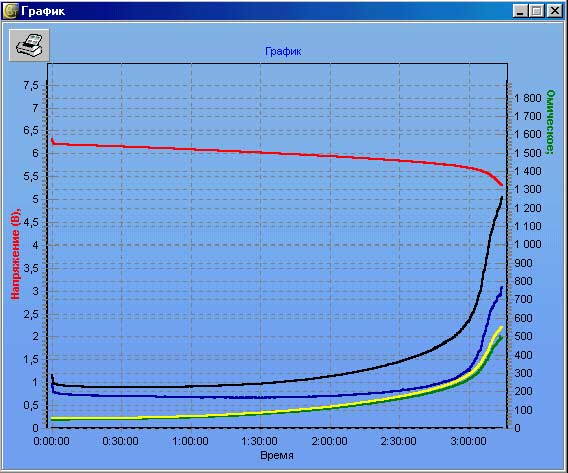

  • При подключении внешнего зарядно-разрядного устройства снятие зависимостей измеряемых параметров от степени заряженности ХИТ.
Например:
РАБОТА С ИЗМЕРИТЕЛЕМ

1. ПИТАНИЕ

 Питание измерителя осуществляется от внутреннего источника тока напряжением 9В (элемент GF22). Для установки или смены элемента питания необходимо отвернуть два винта, расположенные на задней крышке прибора, снять крышку, заменить/установить элемент. Для длительных стационарных испытаний рекомендуется использовать внешний источник питания 12В 50мА. Внешний источник питания подключается к измерителю через кабель COM-порта к разъему со стороны компьютера.

2. ВКЛЮЧЕНИЕ ИЗМЕРИТЕЛЯ

 а) Включение измерителя при работе от внутренней батареи производится однократным нажатием кнопки «ВКЛ/ПУСК». На индикаторе появляется надпись «In», означающая ожидание подключения тестируемого ХИТ. Выключение измерителя осуществляется длительным удержанием кнопки «ВКЛ/ПУСК» в нажатом состоянии до исчезновения надписи «EHIT», либо автоматически через 10 секунд после отключения тестируемого ХИТ.
Внимание! При подключенном ХИТ возможно только ручное выключение. Не оставляйте надолго измеритель во включенном состоянии с подключенным ХИТ, т. к. это приведет к преждевременному разряду внутреннего элемента питания.
б) При работе от внешнего источника питания включение производится автоматически, выключение возможно только выключением внешнего питания. При внешнем питании допускается круглосуточный режим работы.

3. ПОДКЛЮЧЕНИЕ ХИТ

 После включения измерителя подключите ХИТ в соответствующей полярности (провод с красным наконечником подключается к"+" клемме ХИТ, провод с черным наконечником подключается к «-» клемме ХИТ). Процесс измерения параметров начинается автоматически. Для проведения повторных измерений без отключения ХИТ необходимо однократно нажать кнопку"ВКЛ/ПУСК". Допускается сначала подключение ХИТ, а затем включение измерителя.
При неправильной полярности подключения, а также при напряжении ХИТ менее 1В измерения не возможны.
Подключение измерителя к ХИТ осуществляется с помощью зажимов типа «крокодил». Одна обкладка каждого зажима является силовой, вторая – измерительной. Выводы ХИТ должны располагаться между обкладками зажимов.

Внимание! Подключение ХИТ простым касанием приводит к искажению результатов.

4. ИЗМЕРЕНИЕ ПАРАМЕТРОВ

 После подключения тестируемого ХИТ или при нажатии кнопки «ВКЛ/ПУСК», если ХИТ уже был подключен, начинается процесс измерения параметров. Время измерения составляет 15 секунд. В процессе измерения, а также после цикла измерения расчетные и измеренные величины высвечиваются на жидкокристаллическом дисплее по кольцу:
а) НРЦ – напряжение разомкнутой цепи (светодиодные индикаторы погашены)
б) Rом — омическая составляющая внутреннего сопротивления ХИТ
в) Rполяр — поляризационная составляющая внутреннего сопротивления ХИТ
г) Rпол — полное внутреннее сопротивление ХИТ
д) R1000 – сопротивление переменному току на частоте 1000 Гц
НРЦ ХИТ индицируется в Вольтах, сопротивление — в миллиОмах.
Временная диаграмма соответствует ГОСТу на щелочные аккумуляторы.
Омическое сопротивление, а также импеданс на частоте 1000Гц измеряются в гальваностатическом режиме при токе разряда I1 в течение первых десяти секунд. За это время производится несколько измерений с усреднением результатов. Полное сопротивление вычисляется в соответствии с формулой R=(U1-U2)/ (I2-I1), где U1 и U2 — напряжения на ХИТ в конце интервалов t1 и t2 соответственно.
Поляризационное сопротивление вычисляется как разница полного и омического сопротивлений.

5. СОВМЕСТНАЯ РАБОТА С КОМПЬЮТЕРОМ

Для автоматизации процесса снятия параметров, а так же их сохранения измеритель подключается к компьютеру. Подключение осуществляется к свободному COM- порту.
Программное обеспечение (ПО) устанавливается с диска при нажатии кнопки «установить».
ПО совместимо с версиями WINDOWS 98, 2000, МЕ, ХР.

СОЗДАНИЕ БАЗЫ ДАННЫХ

Если программа запускается впервые, вы должны подготовить пустую папку (каталог), где программа создаст и подключит Базу данных. Создавайте ее на том диске, где уверены, что данные не потеряются. После запуска программа проверит у себя информацию на наличии базы данных, если ее нет, то она задаст соответствующий вопрос о ее расположении на дисках. Появится окно с деревом каталогов вашего компьютера, укажите путь к новой пустой только что созданной папке. Пройдите по всему пути и двойным щелчком выделите ее, нажмите кнопку"ОК".

Если вы укажите, какую либо другую папку, где будут находиться другие файлы, не относящиеся к базе данных, выдастся соответствующее сообщение.

Посмотреть базу данных можно, выбрав в меню Сервис База ХИТ или нажатием соответствующей кнопки на панели. Появится окно с перечислением моделей ХИТ.
Над таблицей расположен фильтр, облегчающий поиск необходимой модели. При двойном нажатии на строке с моделью выводится следующее окно с перечислением № ХИТ, количеством подключений, и таблицей параметров. Здесь можно посмотреть параметры и график, если он есть. Двойное нажатие на требуемом № подключения показывает график. Распечатать интересующие параметры с графиком можно нажатием кнопки расположенной в левом верхнем углу в окне с графиком.

СНЯТИЕ ГРАФИКОВ

Выберите в меню Задача Новая или нажмите соответствующую кнопку на панели.
Запустится Мастер нового подключения, который поможет быстрее выбрать необходимые параметры задачи.
Выберите Снятие графиков и далее следуйте инструкциям.

В пункте Интервал измерения укажите время, через которое будет запускаться тест. Минимальное время 15 секунд.

На последнем пункте перед нажатием кнопки готово программа проверит связь с ОмТестером. Если устройство обнаружено не будет, появится соответствующее сообщение, и будет предложено произвести его поиск на других COM-портах. Если программа запускается впервые или устройство было подключено на другой COM-порт — дайте утвердительный ответ. Программа найдет его сама. Если ОмТестер найден, но к нему не подключен ХИТ, кнопка готово доступна не будет. После подключения ХИТ программа дождется окончания теста и сделает доступной кнопку. Если в настройках выбрано Автоматическое нажатие кнопки"Готово" программа сама ее нажмет и закроет Мастер. Эти первые снятые параметры будут первыми точками на графике.

Справа от графика, в окне программы, находится кнопка печати. Она позволяет распечатать текущую задачу, со всеми параметрами.

Программа позволяет увеличить интересующий участок графика.
Для этого нужно мышкой выделить интересующий фрагмент, причем выделять нужно из левого верхнего угла в правый нижний угол.
Для того, чтобы вернуть вид графика в исходный, достаточно на любом участке графика произвести обратное выделение: из правого нижнего в левый верхний угол.

По окончании работы нажмите красную кнопку (СТОП) на панели. График сохранится в базе данных. Выполнение задачи остановится.
ПРИМЕЧАНИЕ: В данном режиме измеритель является для ХИТ разрядным устройством. Разряд за одно измерение (15сек) составляет приблизительно 0.98мАч. Если установлен период измерений 15секунд, то скорость разряда ХИТ будет около 235мА в час (0,98×4×60). При измерениях во время циклов разряда или заряда это необходимо учитывать.

СБОР ПАРАМЕТРОВ ВНУТРЕННЕГО СОПРОТИВЛЕНИЯ ПАРТИИ ХИТ

Выберите в меню Задача Новая или нажмите соответствующую кнопку на панели.
Запустится Мастер нового подключения, который поможет быстрее выбрать необходимые параметры задачи.

Выберите Сбор параметров внутреннего сопротивления партии ХИТ и далее следуйте инструкциям.

В предпоследнем пункте, укажите, если необходимо, ВЕРХНЮЮ и НИЖНЮЮ границы диапазона для измеряемых параметров. Если измеренные значения выйдут за назначенные пределы, раздастся звуковой «СИГНАЛ», если в настройках программы установлены соответствующие флаги.
На последнем пункте перед нажатием кнопки готово программа проверит связь с ОмТестером. Если устройство обнаружено не будет, появится соответствующее сообщение, и будет предложено произвести его поиск на других COM-портах.
Если программа запускается впервые или устройство было подключено на другой
COM-порт — дайте утвердительный ответ. Программа найдет его сама.
Если ОмТестер найден, но к нему не подключен ХИТ, кнопка готово доступна не будет.
После подключения ХИТ программа дождется окончания теста и сделает доступной кнопку. Если в настройках выбрано Автоматическое нажатие кнопки"Готово" программа сама ее нажмет и закроет Мастер. Снятые параметры будут занесены в таблицу.
Справа от таблицы, в окне программы, находится кнопка печати. Она позволяет распечатать всю таблицу с параметрами.
После теста, и приема данных от ОмТестера, раздастся звуковой сигнал и в поле статус появится соответствующее сообщение о просьбе смены ХИТ.
Флаг «Повторить тест для последнего ХИТ» — после установки флага программа попросит вас подключить повторно последний ХИТ. И после теста обновит данные этого № ХИТ.
По окончании работы нажмите красную кнопку (СТОП) на панели. Данные сохранятся в базе данных. Выполнение задачи остановится.

МЕНЮ «НАСТРОЙКА»

1. Пункт меню Конфигурация.
Настройка программы для различных режимов работы.

Вкладка Снятие графика:
1. «Звуковой сигнал системного динамика» – раздается звуковой сигнал при начале теста, от динамика встроенного в корпус РС.
2. «Звуковой сигнал с аудио выхода» – проигрывается музыкальный WAV файл при начале теста. Кнопка справа позволяет выбрать для проигрывания другой файл.
3. «Авто-масштаб сопротивления» — при прорисовке графика максимальное значение справа по шкале сопротивлений устанавливается автоматически.

Вкладка Партия ХИТ:
Выход за пределы установленных параметров:
1. «Звуковой сигнал системного динамика» – раздается звуковой сигнал при выходе за пределы установленных параметров, от динамика встроенного в корпус РС.
2. «Звуковой сигнал с аудио выхода» – проигрывается музыкальный WAV файл при выходе за пределы установленных параметров. Кнопка справа позволяет выбрать для проигрывания другой файл.

Параметры сняты, следующий ХИТ:
1. «Звуковой сигнал системного динамика» – раздается звуковой сигнал «Подключите следующий ХИТ», от динамика встроенного в корпус РС.
2. «Звуковой сигнал с аудио выхода» – проигрывается музыкальный WAV файл «Подключите следующий ХИТ». Кнопка справа позволяет выбрать для проигрывания другой файл.

Вкладка Общие настройки:
Флаг «Автоматическое нажатие кнопки ГОТОВО мастера нового подключения» — После установки всех параметров в «Мастере нового подключения» на последней вкладке возможна ситуация когда ОмТестер еще не подключен к ХИТ, и кнопка «Готово» недоступна. После подключения ХИТ, требуется дождаться окончание теста (~15 сек.) и нажать кнопку «Готово». Если этот флаг установлен программа дождется конца теста и сама нажмет кнопку, тем самым завершая работу мастера и запуская задачу.

2. Пункт меню COM-порт. Позволяет в ручную выбрать COM-порт, к которому подключен ОмТестер.

3. Пункт меню Автоматический поиск ОмТестера.

Программа сканирует имеющиеся COM-порты на подключенный ОмТестер. После нахождения программа запоминает этот COM-порт, и в дальнейшем будет работать с ним.

МЕНЮ «СЕРВИС»

1. Пункт меню База ХИТ.
Появится окно с перечислением изготовителей и моделей аккумуляторов. Двойным щелчком левой кнопки мыши на интересующей модели аккумуляторов вызовите следующее окно с параметрами. Здесь перечислены: номера ХИТ, номера подключений, и параметры.
Слева выберите интересующий номер ХИТ, а справа номер подключения. Внизу в таблице параметров отобразятся его параметры или прочерки с надписью в графе Статус"См. график". Двойной щелчок левой кнопки мыши на выбранном номере подключения, загрузит ГРАФИК для просмотра. Кнопка «Править график» загружает график в режиме редактирования.

2. Пункт меню Открыть график.
Появится окно, где вам нужно указать путь к папке базы данных. Внутри этой папки будет еще одна папка с именем «GRF», укажите ее двойным щелчком. Справа на окне в поле будут перечислены находящиеся в этой папке файлы графиков. Выберите интересующий файл, он отобразится внизу окна на графике.

Кнопка Удалить удалит файл графика не помещая его в корзину Windows. Будьте внимательны.

Кнопка Править график загружает файл графика в режиме редактирования.

ИСПРАВЛЕНИЕ ГРАФИКА

Появится окно с загруженным графиком, при перемещении курсора мыши по полю графика, за курсором будет передвигаться белая вертикальная полоса.
Если нажать правую клавишу мыши, появится меню:
Удалить слева – удаляет часть графика слева от белой полосы.
Удалить справа – удаляет часть графика справа от белой полосы.

Кнопка Отменить изменения – возвращает вид графика в исходный.
Кнопка Сохранить график – позволяет сохранить график под исходным или другим именем.

По вопросам и предложениям звоните (812) 327-57-78 или присылайте на наш почтовый ящик в интернете Этот e-mail защищен от спам-ботов. Для его просмотра в вашем браузере должна быть включена поддержка Java-script

КОМПЛЕКТАЦИЯ
  1. Измеритель
  2. Источник питания 12 В 50мА
  3. Com – кабель
  4. Паспорт
  5. CD диск: программное обеспечение и HELP
Последнее обновление ( 26.03.2008 г. )
