Зарядное устройство ChMNi-220–7.2–700 для NiCd и NiMh АКБ

ImageЗарядное устройство (ЗУ) предназначено для заряда никель — кадмиевых (Ni-Cd) и никель-металлгидридных (Ni-Mh) аккумуляторных батарей (АБ) с номинальным напряжением 7.2В ёмкостью 7Ач в автоматическом режиме.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДАННЫЕ

Питание от сети, Гц 50
2. Напряжение питающей сети, В 220
3. Отклонение напряжения питания, % +10, −15
4. Максимальный ток потребления, А 0,08
Число аккумуляторов в батарее, шт 6
Емкость батареи, Ач 7
Ток заряда — постоянный
Усредненное значение тока заряда, А 0,7
Отклонение тока заряда от номинального значения, % ±5
Суммарная нестабильность тока заряда, % ±3
Время заряда 16 час.
Признаки окончания заряда таймер
Габаритные размеры, мм 45×50×70
Масса, кг не более 0,3
Зарядное устройство защищено от короткого замыкания на выходе, от переполюсовки и от подключения вместо аккумуляторов другой нагрузки.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

1. Интервал рабочих температур от 0°С до +50°С
2. Относительная влажность воздуха до 80% при 25°С
3. Запрещается подавать на ЗУ сетевое напряжение при снятой крышке.
4. Режим работы — круглосуточный.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

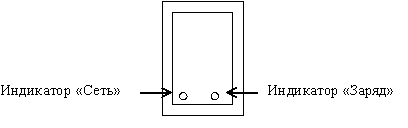

На верхней крышке прибора находятся индикаторы «Сеть» и «Заряд»

РАБОТА С ЗАРЯДНЫМ УСТРОЙСТВОМ

1. Подключите ЗУ к сети 220V. Индикатор «Сеть» светится красным цветом.
2. Подключите АБ к клеммам «аккумулятор» согласно указанной полярности. При правильном подключении и исправной батарее загорается индикатор «Заряд» зелёного цвета. Идёт заряд.

Эаряд отсутствует:

  • Если была подключена батарея с напряжением менее 4В. При этом индикатор «Заряд» не горит. ЗУ в этом состоянии не производит никаких действий.
  • Если перепутана полярность подключения АБ.

3. По окончании заряда индикатор «Заряд» переходит в мигающий режим.
АБ готова к эксплуатации.
Допускается сначала подключение АБ, а затем включение сети 220V.
По окончании заряда допускается оставить ЗУ во включенном состоянии, не отключая аккумулятора. При этом осуществляется «поддерживающий» заряд, компенсирующий саморазряд аккумуляторов. Ток «поддерживающего» заряда около 200мА (С/35).
4. О состоянии, в котором находится в данный момент ЗУ можно судить по светодиоду ”Заряд” и частоте его мигания.
Не горит — аккумулятор не подключен или неисправен.
Зелёный — заряд.
Зеленый мигающий — «поддерживающий» заряд (окончание заряда).

Внимание! Аккумуляторы в батарее обязательно должны быть одного производителя, одинаковой емкости и предварительно разряжены. В противном случае возможен перегрев отдельных элементов или всей батареи. Нельзя заряжать нагретые выше 50°С аккумуляторы, располагать их вблизи нагревающихся приборов.

Последнее обновление ( 18.05.2007 г. )
